一、負壓氣閥式負壓自動放水器，氣閥式放水器，抽放管路負壓氣閥放水器產品簡介
負壓氣閥式自動放水器的型號為CWG-FY3，C指瓦斯抽放（采）中抽放（采）的簡稱；W瓦斯管道中瓦斯的簡稱；G指瓦斯抽放管路中管路的簡稱；FY是負壓的簡稱，F(xiàn)Y-3是負壓自動放水器的升級產品（即為氣閥式的），所以CWG-FY3的意思為瓦斯抽放（采）管路所用升級型負壓自動放水器，負壓自動放水器是煤礦瓦斯抽放系統不可缺少的自動放水裝置，負壓氣閥式自動放水器適用于瓦斯抽放和利用系統的主管、干管、支管的自動放水。是替代現有負壓放水器的升級換代產品。
一、壓氣閥式負壓自動放水器，氣閥式放水器產品結構及工作原理

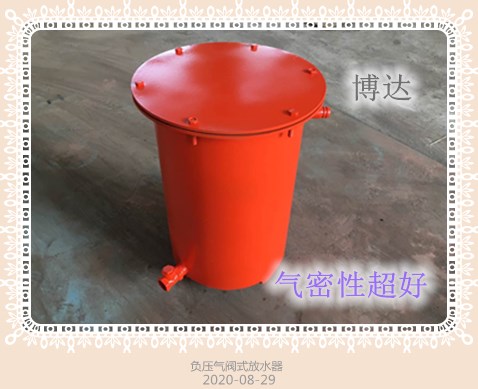

本實用及新型的負壓自動放水器，包括積水桶、單向進水閥、單向放水閥，控制閥（如圖所示），其特征在于：在積水桶內的上部定位連接有一控制閥，控制閥的正壓平衡口通過與積水桶外的大氣相通；控制閥的負壓平衡口直接與積水桶內的負氣壓連接，控制閥閥芯的下端吊掛有一浮子，通過水位的上升帶動浮子連接控制閥完成集、放水工作。具有以下優點；采用氣閥式連接設計，安裝，拆卸，維修簡便；不容易受到意外情況的影響，使控制準確可靠；可以很方便地與煤礦抽采瓦斯管路或其它負壓氣體管路聯通，使管路中的積水順利排出。
